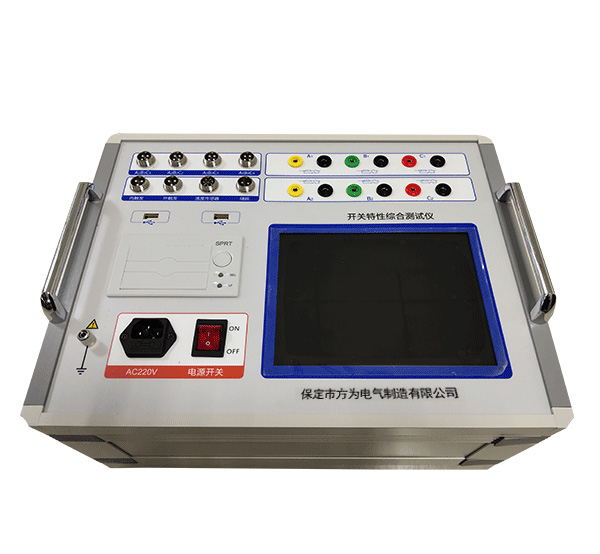

FWKT高压开关特性综合测试仪
详细介绍
FWKT 高压开关综合特性测试仪为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。
功能介绍
8.4寸彩色大屏，windows操作系统，人性化操作界面，界面直观，触摸屏，便于现场操作人员使用。
高速热敏打印机，方便现场打印测试数据。
机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供DC20～265V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。
适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
开关动作一次，得到所有数据及图形。
主机可存储六千组现试验数据（可扩展存储卡），机内实时时钟，便于存档。
配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。
同时可测12路金属触头断口、6路主断口和6路辅助断口、6路合闸电阻。
内含包络线，通过多台（2-10台）开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。
内部抗干扰电路可满足800KV变电站内可靠使用。
性能参数
|
时间测量 |
||||
|
12路 固有分闸（合闸）时间 分闸（合闸）相内不同期 分闸（合闸）相间不同期 合闸（分闸）弹跳时间（弹跳次数） |
测试范围：0.01ms～20s，分辨率：0.01ms,
|
测试范围：20s～200s，分辨率：0.1ms,
|
在200ms以内准确率：(0.05%t±0.1)ms
|
|
|
合闸电阻测量 |
||||
|
3路固有分闸（合闸）时间 |
分闸（合闸）相内不同期 |
分闸（合闸）相间不同期 |
合闸电阻投入时间、电阻值 |
|
|
测量范围 |
30～10KΩ |
分辨率：0.1Ω |
准确度：≤1%±2个字 |
|
|
重合闸测量 |
合分、分合、分合分 |
|||
|
速度测量 |
刚分（刚合） 速度 |
指定时间段（行程段或角度段） 平均速度 |
||
|
测速范围
|
1mm传感器 0.01～25.00m/s， 0.1mm传感器 0.001～20.0m/s 360°角度传感器 1周波/ 0.25° |
|||
|
行程测量
|
动触头行程（行程） 接触行程（开距） 超行程 过冲行程、反弹行程 |
|||
|
行程传感器 |
直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm |
|||
|
加速度传感器测量范围：0-600mm，分辨率：0.1mm |
||||
|
360线传感器：360о，测量范围：0-1000mm，分辨率：0.1mm |
||||
|
直线传感器：300mm，测量范围：0-300mm，分辨率:0.1mm（选配） 直线传感器：500mm，测量范围：0-500mm，分辨率:0.1mm（选配） 直线传感器：1000mm，测量范围：0-1000mm，分辨率:0.1mm（选配） 激光传感器测量范围：0-300mm，分辨率：0.1mm（选配） |
||||
|
线圈电流测量范围 |
0～40A,最小分辨率：0.01A。 |
|||
|
仪器电源 |
AC/DC 220V ± 10%；50Hz ± 2% |
|||
|
内触发电源 |
输出DC5～270V连续可调 |
|||
|
输出电流 |
220V电压以下≤ 20A（短时） |
|||
|
外触发 |
触发电压AC/DC10V～300V，电流：≤ 120A(短时) |
|||
|
隔离开关测量范围
|
电压输出：DC5～270V（可调） 电源输出时间：0.01-20秒（可设置） 断口信号最大采集时间为200秒 可测断口合、分闸时间、三相不同期、弹跳时间及次数 |
|||
|
电压输出 |
DC5～270V（可调） |
主机体积 |
380×280×170mm |
|
|
电源输出时间 |
0.01-20秒（可设置） |
使用环境 |
-20℃~+50℃ |
|
|
相对湿度 |
≤90% |
|
|
|
